Herkunftsort:
China
Markenname:
XINYU
Modellnummer:
LPG500

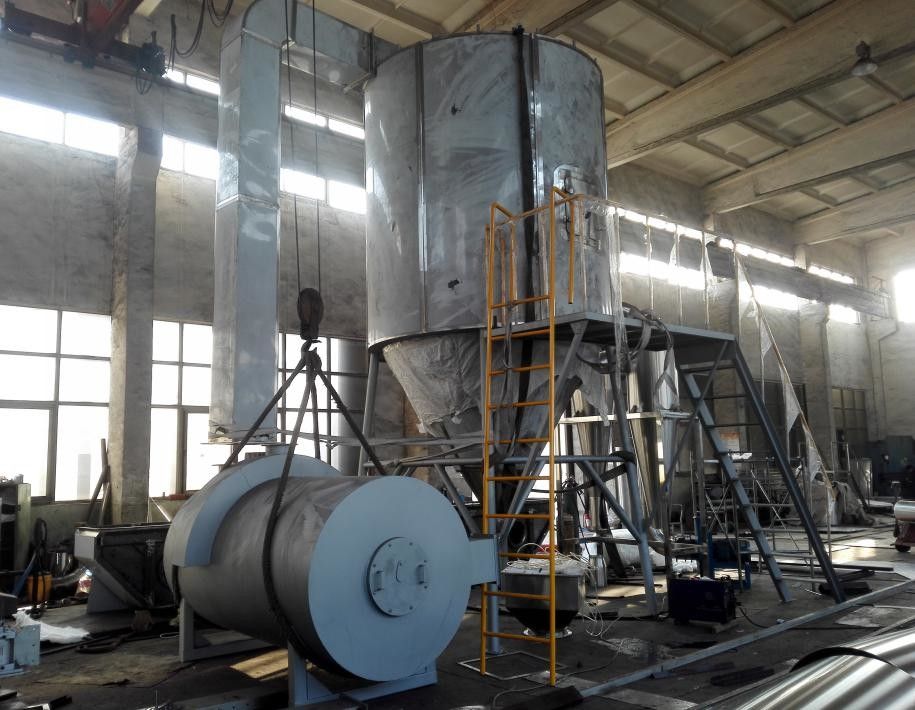

Sprühtrockner LPG500 Centrifigural
Ⅰ, Ausrüstungsentwurfszustand:
1, Zufuhrflüssigkeitszustand
Name des Materials: Flüssigkeit
Rauminhalt: 25%
Abschließende Feuchtigkeit: 5%
EinlassLufttemperatur: 200--210℃ (EinlassLufttemperatur ist 210℃)
AusgangLufttemperatur: ~90℃
Wasserverdampfung: 500 kg/h
Viskosität: nein
Anteil der Flüssigkeit: ~1,1 g/cm3
Wärmequelle: Gaswinderhitzer
Flüssige Temperatur: 20℃
2, Trockenstoffzustand:
Trockene Korngröße: Masche ~120
Trockenmasseansammlungsanteil: ~0,8 g/cm3
Hygroskopizität: nein
Materielle Temperatur des Ausgangs: 40~50℃
3, Prozessbedingungen
Atomisierungsmodus: Zentrifugal
Kontaktmodus zwischen Tröpfchen und Heißluft: Parallelbetrieb
Wärmequellen und Heizmethoden: Gaswinderhitzer
EinlassLufttemperatur: 210℃
AusgangLufttemperatur: ~90℃
Pulversammlungsmodus: Zweistufiges Wirbelsturm precipitatorSystem Materialbedarf: Das Kontaktteil und die Außenseite des Mainframes sind SS304 und bleiben sind Q235.
4, entwerfen meteorologische Bedingungen
Atmosphärendruck: Standardatmosphärendruck
Umgebende Temperatur: 20℃
Relative Luftfeuchtigkeit: 60%
LuftFeuchtigkeitsgehalt: 0,012 kg/kg
5, Arbeiten (Summe)
5,1 elektrische Quelle
Stromversorgung: 380V, 3phase, 50HZ
Energie: treibende Kraft 267 Kilowatt
6. Hauptparameter der Ausrüstung:
(1) innerer Durchmesser des Turms: Φ5800 Millimeter
(2) Turmaußendurchmesser: Φ5960 Millimeter
(3) Luftvolumen: 15000 kg/h
(4) EinlassLufttemperatur: 210℃
AusgangLufttemperatur: ~90℃
(5) Trockenstoff ausgegeben: ~200 kg/h
Wasserverdampfung: 500 kg/h
(6) Wassergehalt des trockenen Pulvers: 4%
(7) Gaswinderhitzer: 800000 kcal/h
(8) Wirbelsturmentstaubungsanlage 1: 2-- XXF/Φ1100
Wirbelsturmentstaubungsanlage 2: 2-- XXF/Φ1000
(9) Schlagmaschine: Modell: Energie 4-72-5A: Geschwindigkeit 15KW: 2900 U/min
(10) Fan des verursachten Entwurfs: Modell: Energie 9-26-10D: Geschwindigkeit 55KW: 1450 U/min
(11) Schneckenpumpe: Modell: Energie GF40-1: Druck 4KW: 0,6 Mpa
Abflussmenge: 8 Geschwindigkeit m3 /h: 700 U/min
(12) Zerstäuber: Modell: Energie XH-500: 11KW
Geschwindigkeit: 12000~15000 U/min
Ⅲ, Systemdefinition
Anfangsauswahl: Einheit des Sprühtrockners LPG-500
Heizsystem: Gaswinderhitzer
Pulvergefangennahmensystem: Zweistufiger Zyklonenscheider
Dielektrisches Zirkulationssystem: Offener Zyklus des Entwurfsfans
Luftfiltrationssystem: Anfangsluftfilter
Versorgungssystem: Justierbare automatische Fütterung der Schneckenpumpe
Kontrollsystem: Zentralisierte Steuerung des Schaltschrankes
Ⅳ, schematisches Diagramm des technologischen Prozesses (mit Zeichnungen)
Ⅴ, technische Parameterleiste der Ausrüstung
| Wasserverdampfung (gereinigte Wasserverdampfung) | 500 kg/h (maximal) | Turmdurchmesser/Turmhöhe | Φ5.8m/13.6 m |
| Betriebstemperatur | Luft 90℃ der Einlassluft 210℃/Outlet | Zerstäuber LPG-500 |
Geschwindigkeit: 12000 r.p.m Diskettendurchmesser: Φ180mm |
| installierte Energie | transmission~69KW | ||
| Systemhitze | 80×104 Kcal/h | Druckluftverbrauch | 0,6 m3 /min |
| Form des trocknenden Systems | Öffnen Sie Zirkulationssystem | Einzugsart | Schneckenpumpestallfütterung |
| Heißluftkontaktmodus | Parallelbetriebmodus | Wärmequellemodus | Gaswinderhitzer |
| Pulversammlungsmodus | Zweistufiger Wirbelsturmbeschleuniger | Atomisierungsmodus | Zentrifugale Atomisierung |
| Steuermodus | Zentralisierte Steuerung des Schaltschrankes, kann EinlassLufttemperatur, digitale Temperatur, Druck, Druckdifferenz steuern | ||
