Herkunftsort:
China
Markenname:
XINYU
Modellnummer:
LPG300

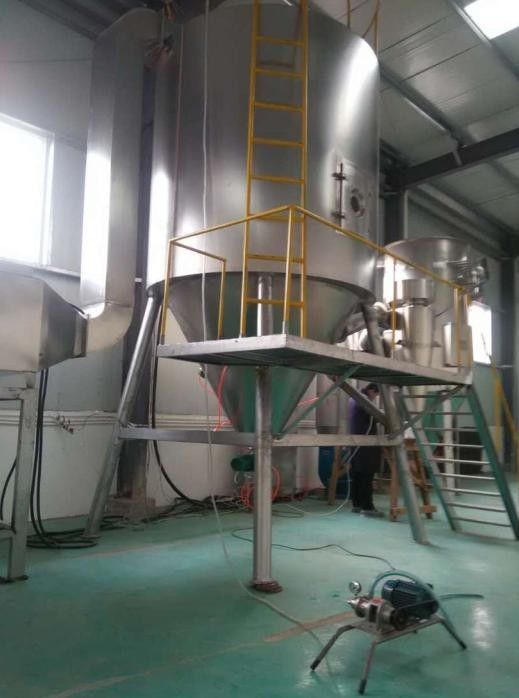

Sprühtrockner LPG300 Centrifigural
Ausrüstungsentwurfszustände
Name des Materials:
Rauminhalt: Ungefähr 45-50%
Abschließender Feuchtigkeitsgehalt: ≤5%
EinlassLufttemperatur: 180-200℃
Austrittstemperatur: 90-100℃
Drehende Geschwindigkeitsfrequenz: 40-50HZ
Trockenturmdurchmesser: ф4600 Millimeter
Der Atmosphärendruck: 760mmHg
Umgebende Temperatur: 25℃
Absolute Feuchtigkeit: 90%
Stromversorgung: 380V, 3Phase, 50hz
Funktionsprinzip und Entwurfs-Entwurf der Ausrüstung
1, Betriebsprinzip
Die Maschine ist offene Zirkulation, Fluss, zentrifugale Atomisierung, Mikrounterdruckoperation. Trocknende mittlere Luft von der Atmosphäre entsprechend Bedienungsanleitungen, nach der Initiale, Luftfilter des mittleren Effektes, Gebläse, heißer Ofen, der Filter der hohen Leistungsfähigkeit wird hohe Temperatur und saubere Heißluft, dann kommt den hauptsächlichtrockenturm durch den Heißluftverteiler. Das flüssige Material überschreitet durch die Schneckenpumpe entsprechend der Operationsanweisung und kommt die zentrifugale Düse. Die Tröpfchen werden in kleine Tröpfchen unter Zentrifugalkraft zerstreut. Im hauptsächlichtrockenturm sind die Tröpfchen im vollen Kontakt mit der Heißluft, die Hitze, die entlang ihren spezifischen Wegen geaustauscht wird, dann in Produkte getrocknet ist, dann getrennt durch einen Zyklonenscheider und die Vollmaterialien werden gesammelt. Das Gasmedium wird herausgefiltert.
2, Beschreibung des Entwurfsentwurfs:
Anfangsauswahl: Art LPG-300 (ф4600) Sprühtrockner,
Heizsystem: Ölbefeuerter Heißluftofen für 500.000 Kalorien Heizung
Produktsammlungssystem: Filmentstaubung des Turms bottom+Cyclone separation+Water
Kreislaufsystem: öffnen Sie Zirkulation des Entwurfsfans
Bringen Sie Filtrationssystem zur Sprache: Luftfilter der beständigen und hohen Leistungsfähigkeit der Primär-, mittlerer Effekthohen temperatur
Zufuhrsystem: Stepless justierbare Zufuhr Nemo-Pumpe
Sammlungssystem: sternförmiges Auslassventil
Kontrollsystem: Frequenzumsetzung justieren die Geschwindigkeit des Zerstäubers, Digitalanzeigeninstrumenttemperatur, Druck, Druckdifferenz, Variablenparameter des Notenbildschirmanzeigearbeitsflusses/plc flockige Steuerund so weiter.
Technische Parameterleiste der Ausrüstung
| Wasserverdampfung | 300Kg/h (maximal) | Turmdurchmesser/Turmhöhe | 4.60M/10.5M |
| Betriebstemperatur | Temperatur 90℃ der Einlass-Temperatur-200℃/Outlet |
Zerstäuber LPG-300 |
Geschwindigkeit: 14000r.p.m Durchmesser: 180mm |
| Energie | Fahren Sie 70KW | ||
| Ölverbrauch | 50-60kg/h | Systemhitze | 50X104Kcal/h |
| Druckluftverbrauch | 0.5m3/min | SystemLuftvolumen | Ungefähr 12000 m3 /h |
| Art des trocknenden Systems | Öffnen Sie Zirkulationssystem | Einzugsart | Automatische Schneckenpumpestallfütterung | ||
| Heißluftkontaktmodus | Parallelbetriebmodus | Wärmequellemodus | Ölbefeuerter Heißluftofen | ||
| Produktsammlungsmodus | Cyclone+water-Film | Atomisierungsmodus | Zentrifugale Atomisierung | ||
| Steuermodus | Willkürliche Einstellung, Steuerung der EinlassLufttemperatur, der Digitalanzeigentemperatur, des Drucks, der Druckdifferenz, der Frequenzumsetzung, Atomisierungsgeschwindigkeit und so weiter zu justieren, Variablenparameter des etc.-Notenbildschirmanzeigearbeitsablaufs/PLC der flockigen Steuer | ||||
| Gesamtgröße | Sehen Sie das Hinweis-Bild | Gewicht | 12T | ||
| Umweltzustand | Voller Druck: 760mmHg, Temperature200C, relative Luftfeuchtigkeit: 80% | Elektrische Quelle | 3Phase, 380V, 50HZ | ||
Prozessflussdiagramm
