Herkunftsort:
CHINA
Markenname:
XINYU
Modellnummer:
LPG500

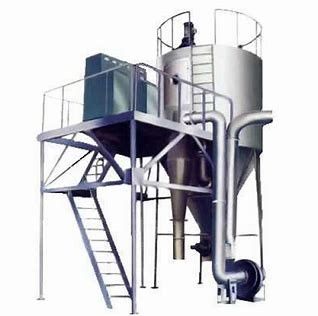

Automatische Trommel der Zentrifuge des Milchpulver-304SS/316SS
Haupteinleitung
Zentrifugaler HochgeschwindigkeitsSprühtrockner wird benutzt, um Pulverkörnchen von der Flüssigkeit direkt zu machen. Es ist für Pulverproduktion von den Materialien wie Lösung, Emulsion, Flüssigkeit und Paste mit schneller trocknender Geschwindigkeit, hohe Leistungsfähigkeit, vereinfachter Prozess und gesparte Mannbetriebsmittel passend. besonders für wärmeempfindliches Material, konnte diese Technologie die Farbe, das Gewürz und das Aroma halten. Das Endprodukt besitzt gute Einheitlichkeit, Mobilität und die Auflösungskapazität, auch hohen Reinheitsgrad. Diese Maschine ist für Produktivität und Nutzen gut verbessern von der Technologie vorteilhaft, die große Perspektive in des Nahrungsmittels, pharmazeutischer, biochemischer und anderer den Industrien der Chemikalie, der Leichtindustrie, des Baumaterials, hat.
Ⅰ, Ausrüstungsentwurfszustand:
1, flüssige Zustand der Zufuhr
Name des Materials: Flüssigkeit
Rauminhalt: 25%
Abschließende Feuchtigkeit: 5%
EinlassLufttemperatur: 200--210℃ (EinlassLufttemperatur ist 210℃)
AusgangLufttemperatur: ~90℃
Wasserverdampfung: 500 kg/h
Viskosität: nein
Anteil der Flüssigkeit: ~1,1 g/cm3
Wärmequelle: Gaswinderhitzer
Flüssige Temperatur: 20℃
2, Trockenstoffzustand:
Trockene Korngröße: Masche ~120
Trockenmasseansammlungsanteil: ~0,8 g/cm3
Hygroskopizität: nein
Materielle Temperatur des Ausgangs: 40~50℃
3, Prozessbedingungen
Atomisierungsmodus: Trommel der Zentrifuge
Treten Sie mit Modus zwischen Tröpfchen und Heißluft in Verbindung: Parallelbetrieb
Wärmequellen und Heizmethoden: Gaswinderhitzer
EinlassLufttemperatur: 210℃
AusgangLufttemperatur: ~90℃
Pulversammlungsmodus: Zweistufiger Wirbelsturm precipitatorSystem Materialbedarf: Das Kontaktteil und außerhalb des Mainframes sind SS304 und bleiben sind Q235.
4, meteorologische Zustände des Entwurfs
Atmosphärendruck: Standardatmosphärendruck
Umgebende Temperatur: 20℃
Relative Luftfeuchtigkeit: 60%
LuftFeuchtigkeitsgehalt: 0,012 kg/kg
5, Arbeiten (Summe)
5,1 elektrische Quelle
Stromversorgung: 380V, 3phase, 50HZ
Energie: treibende Kraft 267 Kilowatt
6. Hauptparameter der Ausrüstung:
(1) innerer Durchmesser des Turms: Φ5800 Millimeter
(2) Turmaußendurchmesser: Φ5960 Millimeter
(3) Luftvolumen: 15000 kg/h
(4) EinlassLufttemperatur: 210℃
AusgangLufttemperatur: ~90℃
(5) Trockenstoffertrag: ~200 kg/h
Wasserverdampfung: 500 kg/h
(6) Wassergehalt des trockenen Pulvers: 4%
(7) Gaswinderhitzer: 800000 kcal/h
(8) Wirbelsturmentstaubungsanlage 1: 2-- XXF/Φ1100
Wirbelsturmentstaubungsanlage 2: 2-- XXF/Φ1000
(9) Schlagmaschine: Modell: Energie 4-72-5A: Geschwindigkeit 15KW: 2900 U/min
(10) Fan des verursachten Entwurfs: Modell: Energie 9-26-10D: Geschwindigkeit 55KW: 1450 U/min
(11) Schneckenpumpe: Modell: Energie GF40-1: Druck 4KW: 0,6 Mpa
Abflussmenge: 8 Geschwindigkeit m3 /h: 700 U/min
(12) Zerstäuber: Modell: Energie XH-500: 11KW
Geschwindigkeit: 12000~15000 U/min
Ⅲ, Systemdefinition
Anfangsauswahl: Einheit des Sprühtrockners LPG-500
Heizsystem: Gaswinderhitzer
Pulvergefangennahmensystem: Zweistufiger Zyklonenscheider
Dielektrisches Zirkulationssystem: Offener Zyklus des Entwurfsfans
Luftfiltrationssystem: Anfangsluftfilter
Versorgungssystem: Justierbare automatische Fütterung der Schneckenpumpe
Kontrollsystem: Zentralisierte Steuerung des Schaltschrankes
Ⅳ, Schematisches Diagramm des technologischen Prozesses (mit Zeichnungen)
Ⅴ, Technische Parameterleiste der Ausrüstung
Wasserverdampfung (gereinigte Wasserverdampfung) | 500 kg/h (maximal) | Turmdurchmesser/Turmhöhe | Φ5.8m/13.6 m |
Betriebstemperatur | Luft 90℃ der Einlassluft 210℃/Outlet | Zerstäuber LPG-500 |
Geschwindigkeit: 12000 r.p.m Diskettendurchmesser: Φ180mm |
installierte Energie | transmission~69KW | ||
Systemhitze | 80×104 Kcal/h | Druckluftverbrauch | 0,6 m3 /min |
Trocknersystemform | Offenes Zirkulationssystem | Einzugsart | Schneckenpumpestallfütterung |
Heißluftkontaktmodus | Parallelbetriebmodus | Wärmequellemodus | Gaswinderhitzer |
Pulversammlungsmodus | Zweistufiger Wirbelsturmbeschleuniger | Atomisierungsmodus | Zentrifugale Atomisierung |
Steuermodus | Zentralisierte Steuerung des Schaltschrankes, kann EinlassLufttemperatur, digitale Temperatur, Druck, Druckdifferenz steuern |
