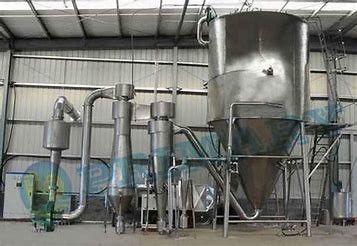

Offene Schleife-keramisches Pulver-chemische Sprühtrockner-Verschmutzung frei

Sprühtrockner LPG100 Centrifigural

Ausrüstungsentwurfszustände und -anforderungen

Materieller Name: keramisches Pulver

Anfangsfeuchtigkeit: 65% (einschließlich 35%)

Der abschließende Feuchtigkeitsgehalt: ≤5%

EinlassLufttemperatur: 180-220℃

Austrittstemperatur: 80-100 ℃

Wasserverdampfung: ungefähr 100 kg/h

Der Unterdruck: -150Pa

Geschwindigkeitsfrequenz: 40-50HZ

Zufuhrquantität: über 150-250Kg/h

Textilwaren nummerieren: 60-150mesh

Atmosphärendruck: 760mmH2O

Umgebende Temperatur: 20℃

Absolute Feuchtigkeit: 80%

Stromversorgung: 380V, 3 Phase, 50HZ

Technologie der zentrifugalen Sprühtrocknungseinheit

Die Milch ist von den flüssigen trocknenden Eigenschaften für einfache Feuchtigkeitsaufnahme, wärmeempfindlich, Nahrungsmittelgradanforderungen höher, und weil es Nahrung ist, sollte mehr Aufmerksamkeit gelenkt werden auf die Produktfarbe, den Duft und die Geschmackanforderungen der hohen Eigenschaft. So müssen wir in einer kurzen Zeit in der trockenen Zeit sein, und das Ende des Wassers ist, zu sein niedrig, das schnelle Abkühlen und das Trockenmittel nach dem Pulver. Nachdem wir die Eigenschaften des speziellen Milchtrockners studierten, entwickelten wir eine spezielle Sprühtrocknungsausrüstung, die die folgenden Eigenschaften hat:

, Kann Produktqualität stabile Steuerung sein

Der Einheitszerstäuber unter Verwendung frenqucy Steuerung, kann den Atomisierungseffekt willkürlich ändern, der die richtige Steuerung der ProduktTeilchengröße erzielen kann; entwerfen Sie den Luftverteiler, kann heiße Windrichtung justieren; Fan-Luftlautstärkeregelung des verursachten Entwurfs, zwecks den Unterdruck im Turm regulieren, Steuermaterial-Zurückhaltenzeit. Ist auf sofortiges Hochtemperaturtrockenes nicht nur anwendbar, auch passend für Wasserverdampfung der langen Zeit der niedrigen Temperatur; unter Verwendung der modernen flockigen Steuerungstechnik errichten Sie ein flockiges mathematisches Modell der Lufttemperatur und die Vorschubzahl und in das Programm enthalten, gelassen in die Lufttemperatur des automatischen Lokalisierens der Zufuhr wird automatisch justiert, um die Stabilität der Produktqualität sicherzustellen.

B, kann die klebrige Wandverkokung und -sog des Pulvers verhindern

Entsprechend den Eigenschaften dieser Art des Materials, hat die entsprechende Anpassung im Entwurf des Turmdurchmessers vorgenommen, der, bevor Pulvertrockner nicht bis zur Turmwand ist und die Verweilzeit von Heißluft des Pulvers und das Trocknen im Turmkegel sicherstellen kann; ZunahmeLuftkühlungs-Jackenabkühlengerät, unter Verwendung des Kühlturms des natürlichen Winds ist der Hauptkegel, hält die innere Kegeltemperatur an ungefähr 50 Grad, wenn der Pulvertrocknertemperaturanstieg nach dem Fall innerhalb des Kegels, nicht wegen der lokalen hohen Temperatur und laut zu summen in und zu kleben; Kegel mit insgesamt 3 Sätzen des zeitweiligen Schockkegels des pneumatischen Hammers, das Kegelpulver glitt schnell in den Hauptturmausgang; die Feuchtigkeitsentzugluft, die das Trockenmittelgerät einzieht, ist aus dem Wind heraus, der den Wirt zwingt und ein abkühlendes Pulver der Wirbelsturmentladung und ein wenig Bestäubungsmaterial zu säubern, hat zwei Funktionen, man wird abgekühlt schnell, um Feuchtigkeitsaufnahme, die Betriebsanforderungen zu verhindern in Übereinstimmung mit FDA.

C, nicht Produktmaterial, Phänomen blockierend

Wirt trat ganz mit Rohstoff mit dem Flugzeug in Verbindung, oder der Kreisbogenübergang, Kontaktfläche sind das Reiben und polieren die Verarbeitung (Polieren zu] mehr als 10), Sandlöcher und Ecken zu vermeiden, um Anhäufung der Verstopfung des Materials, in Übereinstimmung mit den GMP-Anforderungen zu verhindern

D, hohe Staubwiederaufnahme

Das Entstaubungssystem der Sprühtrocknungseinheit wird aus zweistufigem Wirbelsturm- und Wasserfilmstaubkollektor verfasst. Ein Wirbelsturm mit hohem Gasabscheider, Sekundärwirbelsturm nach Diffusionsart Zyklonenscheider, der Ertrag erreichte 97-98%, drei Niveaus der Auspuffwasserfilmstaubabsorptions-Leistungsfähigkeit über 99,5%, nach der aufbereitenden Absorptionsflüssigkeit, entladen, den Auspuffstandard des Umweltschutzes zu erreichen.

E, keine Verschmutzung, kein Durchsickern, einfache Zerlegung, einfach zu säubern

Die Luft vor Verarbeitungssystem nimmt Luftfilter der hohen Leistungsfähigkeit an; die Einheit in Verbindung mit dem Material am Material gemacht vom Edelstahl, um keine Verschmutzung der Materialien sicherzustellen; in Verbindung mit dem Material der Getriebeteile mit gutem wasserdichten und des Öls des Labyrinths Beweis der Dichtung; Ausgangdichtungs-Drosselventiloperation, Luftverlust verhindern; Wirt, Wirbelstürme und andere Stücke verließen auf dem Reinigungsmund, Fan des verursachten Entwurfs, das Abflussrohr bewegliche Verbindung annehmen, können auseinandergebautes jederzeit Reinigungsdesinfektions- und Sterilisationsund so weiter verarbeiten sein und erreichten die Anforderung von GMP.

F, Automatisierungssteuerung verwirklichen

Die Einheit mit PLC-Kontrollsystemstromkreis; Touch Screen Animationsprozeß, hat Betriebsfähigkeit; variable Betriebsparameter, zum der flockigen Steuerung des automatischen Lokalisierens der Technologie zu verwirklichen; Invertersafe und -stall, die den Zerstäuber justieren; Lufttemperaturgenauigkeit kann plus oder minus 2℃ erreicht werden, maximieren, Energieverbrauch zu verringern; Einlass und Ausgang, Spaltentemperatur, Digitalanzeige des Spaltendrucks, genauer Satz und so weiter.

Viele der Vorteile der speziellen Sprühtrocknungseinheitskonfiguration, entsprechend vielen ähnlichen Produkten unter Verwendung der Erfahrungszusammenfassung und bezieht sich das auf Übersee viele neu Technologie und Forschung und Entwicklung, haben jetzt inländische Lebensmittelzusatzstofffabrik, pharmazeutische Fabrik und chemische Fabrik im erfolgreichen Gebrauch, und herkömmliche Einheiten werden verglichen, um den besseren Effekt zu erhalten liegt sehr auf der Hand. Zum Beispiel: Jiangxi-Geschmack ist Nahrung, Aroma Guangdongs Minghua, Gewürze Shanghais Shen Bao, biologischer Hong Kong Ying, gute Spezialeffekte, empfing Industriekunden Lob und Kritik. Wir fahren auch fort, uns auf die Sprühtrocknungstechnologie zur weiteren, ausführlicheren Forschung und Entwicklung, für die Mehrheit inländischem und einen ausländischen Unternehmen zu konzentrieren, zum der besseren technischen Unterstützung zu machen

Ausrüstungsentwurfsentwurf

Primärart: (Die Milchverarbeitung basierte), zentrifugale Hochgeschwindigkeitseinheit der Sprühtrocknung LPG200,

Heizsystem: Dampfheizung + elektrischer Heizungsausgleich

Entstaubungssystem: zweistufiger Zyklonenscheider kombiniert mit Wasserfilm-Staubentferner

Schleifensystem: die offene Schleife

Luftfiltrationssystem: zuerst Luftfilter der mittleren und hohen Leistungsfähigkeit

Fütterungssystem: nammaw stepless justierbare Zubringerpumpe

Entladen Sie System: Sternart Auslassventil

Kontrollsystem: Regelungs-Zerstäubergeschwindigkeit der Frequenz garantieren willkürliche, dass der beste Effekt der Anzeigentemperatur des digitalen Instrumentes, Druck, Differenzdruck, flockige Technologie, Variablenparameter des automatischen Lokalisierens Steuerund so weiter

Technischer Parameter der Ausrüstung
