Herkunftsort:
China
Markenname:
XINYU
Modellnummer:
Hektogramm

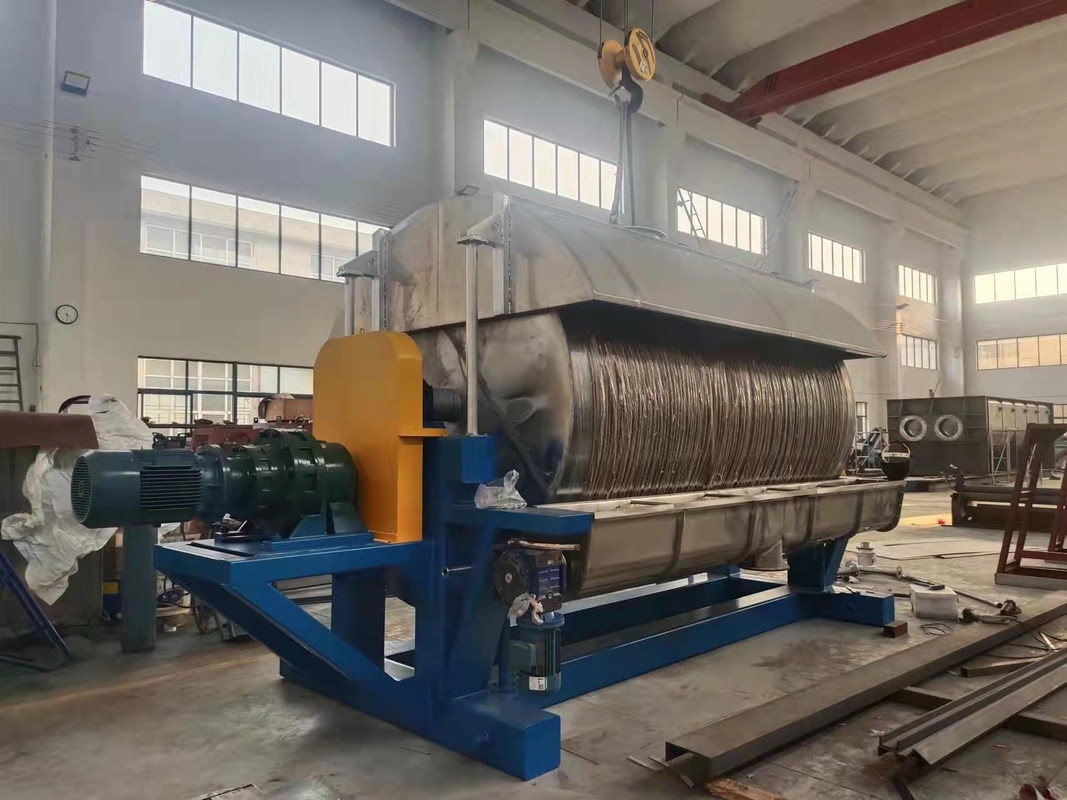

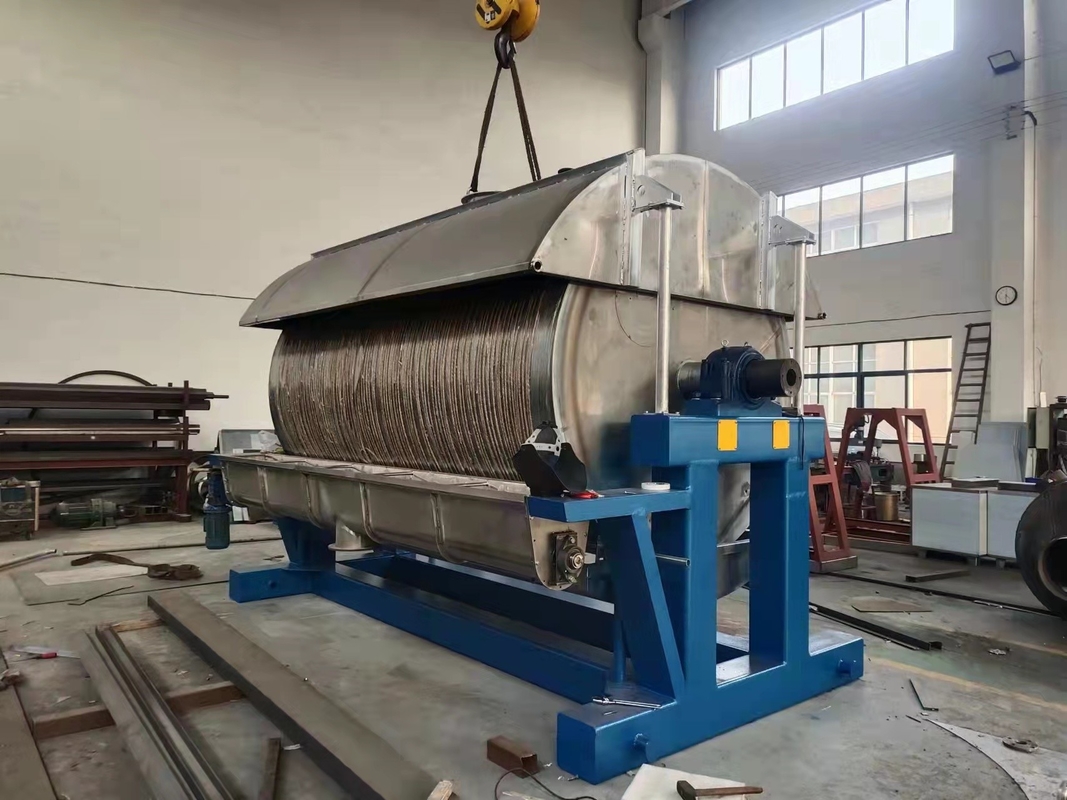

TG-φ1,5×1,8 Art Rollenschabertrockner
I. technische Anforderungen
1. Material: Überzogene Rolle Q345R-Oberfläche Chrom
2. Anfangsfeuchtigkeit: 75%
3. Abschließende Feuchtigkeit: ≥10%
4. Produktion: 2000kg/24h→85kg/h
5. Steuermodus: Unabhängige Kabinette (unterschiedliche Schaltschränke)
6. Heizungsmodus: Dampf (0,4 mpa mpa~0.5)
7. Feuchtigkeitsentzugsystem: Außenanschluß des Trockenmittels
8. Ausrüstungsart: TG-φ1.5×1.8
II. technische Auswahl
Wasserverdampfung pro Stunde: W=85* [(75%-10%)/(1-75%)]=221kg/h
Umschlagskapazität pro Stunde: G=221+85=306kg/h
Die Verdampfungsintensität pro Quadratmeter pro Stunde ist 10~12 kg/h.m2 entsprechend der Wärmequellezustand des Benutzerstandorts und den tatsächlichen Erfahrungsdaten unserer vorhergehenden Installation und Entstörung (10 kg/h.m2 hier)
Die Verdampfungsintensität pro quadratisches winziges Q=10÷60=0.166 kg/min.m2. Pro Minute verdunstet zu werden Wasserkomponente: Q1=221÷60=3.68kg/min.m
Wirklicher erforderlicher Bereich =3.68÷0.166=22m2 (effektiver Trockenplatz)
Der tatsächliche effektive Trockenplatz des Trommelschabertrockners ist, wie folgt: S=7.3 m2, erwägen, 1 Trocknerausrüstung zu verwenden, um den tatsächlichen Trockenplatz zu treffen. Das einzelne Modell ist: TG-φ1.5×1.8, S=8.4 m2
III.Equipment-Konfigurationsliste
| Wirtsmaschinen-Trocknersystem | ||||
| Seriel# | Name | Spezifikt. | Material | Q'ty |
| 1 | Drehtrommel | Φ1.5×1.8 | Kohlenstoffstahl chromieren überzogene Oberfläche | 1 |
| 2 | Großrechner | sortieren Sie | Q235,18#U-steel | 1 |
| 3 | Getriebe | 5.5kw | Komponenten (Frequenzumsetzung) | 1 |
| 4 | Reduzierer | sortieren Sie | Komponenten | 1 |
| 5 | Lager (Sitz) | sortieren Sie | Komponenten | 2 |
| 6 | Schaber | Sortieren Sie, justierbar | Federstahl 410 | 1 |
| 7 | Rotierendes Gelenk | sortieren Sie | Metallschlauch | 1 |
| 8 | Verschobene Haube | sortieren Sie | Q235-rostfeste und Rostschutzbehandlung | 1 |
| 9 | Nasser Abluftventilator | 4-72-4.5A | Q235-rostfeste und Rostschutzbehandlung | 1 |
| Aufladungssystem | ||||
| Seriel# | Name | Spezifikt. | Material | Q'ty |
| 1 | Voorratsbehälter | sortieren Sie | SUS304 | 1 |
| Entladungssystem | ||||
| Seriel# | Name | Spezifikt. | Material | Q'ty |
| 1 | Schiefe Platte für Entladung | sortieren Sie | SUS304 | 1 |
| 2 | Entladungstrichter | sortieren Sie | SUS304 | 1 |
| Elektrischer Schaltschrank | ||||
| Seriel# | Name | Spezifikt. | Material | Q'ty |
| 1 | Elektrisches Kabinett | sortieren Sie | Spray jection Kabinett | 1 |
| 2 | Frequenztransformator | sortieren Sie | sortieren Sie | 1 |
| 3 | Aairbreak-Schalter | sortieren Sie | sortieren Sie | ganzer Satz |
| 4 | Thermische Überlastung | sortieren Sie | sortieren Sie | ganzer Satz |
| 5 | Kontaktgeber | sortieren Sie | sortieren Sie | ganzer Satz |
| Anmerkung: entsprechend der tatsächlichen Situation macht der Feuchtigkeitsentzugbenutzer die Feuchtigkeitsentzugrohrleitungsverbindung allein, unsere Firma beiseite setzte den Flansch weiter | ||||
