Herkunftsort:
China
Markenname:
XINYU
Zertifizierung:
ISO9001,CE
Modellnummer:
Bierhefe Blut-Pulver-Sprühtrocknungs-Maschinen-Sprühtrockner
1, entworfener Parameter:
⑴, Materieller Name: Bierhefe
⑵, Einlass-Lufttemperatur: 160℃;
⑶, Ausgang-Lufttemperatur: 80℃;
(4), Festflüssigkeitsinhalt: 10%;
(5), Kapazität: 300㎏/h;
⑹, Vorschubzahl: mehr als 98%;
⑺, Endproduktfeuchtigkeit: 5%;
⑻, Abwischende Methode: Entstaubung der zweistufigen Staubbeseitigung des Wirbelsturmstaubkollektors +spray;
⑼, Lassen Sie Modus laufen: Operation ohne Unterbrechung
⑽, Trocknendes Medium: Die gefilterte Luft;
⑾, Wärmequelle: direkte brennende Art Erdgaswinderhitzer.
2, Eigenschaft des Materials:
Rauminhalt des rohen Hefealkohols: 10%, der Ertrag ist ungefähr 210 Tonnen ein Monat.
Ausrüstungs-Entwurf
1, Bestimmung von Prozessberechnungsparametern:
⑴Materieller Parameter:
Speisewasserinhalt: ω1 =90%, ProduktFeuchtigkeitsgehalt: ω2 =5%;
Zufuhrtemperatur: θ1 =20℃, θ2 =60℃
Ertrag des Trockenturms: W-产 =300㎏/h.
⑵Luftparameter:
Umgebende Temperatur: t0 =20℃,
Luftfeuchtigkeit: trockene Luft d0 =0.01㎏water/㎏,
Heißlufteinlasstemperatur des Trockenturms: T1 = 160℃
Heißlufteinlass-Feuchtigkeitsgehalt: d1 = Luft 0.01㎏ water/㎏dry
Austrittstemperatur des Trockenturms: T2 =8 0℃,
2, Materialbilanz
Entfernen Sie das Wasser:
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Zufuhrquantität Rohstoffflüssigkeit:
W-进 =W 水 +W 产 =2850kg/h
3, Wärmebilanz:
⑴Verdampfungshitze erforderte:
× 水 水 ×595+W =W Q1 (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵Das Produkt erhitzt oben die Hitze brauchte:
× 产 =W Q2 (Cs× (1-ω2)+1×ω2)× (θ2 - θ1)
× =300× (0.4× (1-0.05) +1×0.05) (60-20)
=0.516×104Kcal/h
⑶Externer Wärmeverlust des Trockenturms:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Prüfung von Berechnung: Trockene Wärmeverluststeuerung im Wasser der Peripherie 60~100Kcal/Kg, jetzt: 15.63×104/2550=61.3Kcal/Kgwater, im Regelbereich.
⑷Die heiße Luftströmung erfordert für das Trocknen: (Betrachten Sie die Menge des Luftverlustes durch 10%)
G= (［I Q1 +Q2+Q3)/1 - i2' - 0.1×0.24× (t2 -］ t0)
i1 - i2' = (0.24+0.45×d1)× (t1 - t2)
= × (0.24+0.45×0.01) (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
=94896.85Kg-/hbekehrtvolumenfluss als 73563Nm ³ /h
⑸Wärmebedarf für das Trocknen:
Q=G× (i1 - i0)
i1 - i0 = ((0.24+0.45×d1)×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, Die Trockenturmauspuff-Feuchtigkeitsgehaltberechnung:
水 /G d2 =d1+W
=0.01+2550-/94896.85=0.03687Kgwater/Kgdryluft
Überprüfen Sie das Luftfeuchtigkeitsdiagramm: Die Feuchttemperatur entsprechend dem Austrittstemperatur und Feuchtigkeitsgehalt istw2 =46℃, 则 t2 - TW2 =80-46=34℃, kann sicherstellen, dass der Zyklonenscheider nicht befeuchtet.
4, Berechnung des Sprayturms:
⑴Die Auswahl des Zerstäubers:
Vorauswahl Lpg3000 der Art zentrifugaler Hochgeschwindigkeitszerstäuber, der Durchmesser der atomisierenden Diskette ist 0.20m, und die Höchstgeschwindigkeit ist 13000 R/Min.
⑵Jet-Abstandsberechnung:
Jet-Radius: R=3.46d0.3×G0.25×n-0.16
Wie vor Liste: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m
⑶Innerer Durchmesser des Sprayturms:
Der Innendurchmesser der allgemeinen Sprayturm-ISD1 = (0.85~1.4) ×2R
Erhalten Sie: D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Rundend, erhalten Sie D=8.9m
①Allgemeine gerade Querschnittshöhe des Sprayturms ist: H1 = (0.9~1.1) D1,
Erhalten Sie H1 =1.1×D1=9.79m
②Wenn: Ausgangdurchmesser: D2 =0 .30m.
③Stellen Sie den unteren Kegelwinkel des Kegelabschnitts des Trockenturms ist Höhe der Verjüngung 56°The ist H2 =8.1m ein
④Spiralförmige Höhe der Aufnahme: H3 =1.6m
Sprühen Sie Turmhöhe: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸Die durchschnittliche axiale Geschwindigkeit von Heißluft im Sprayturm wird überprüft:
In der Steuerung der axialen mittlerer Geschwindigkeit 0.10~0.5m/s.
160℃inlet Luft, Dichte 0.815kg/m3, die Temperatur am untereren Ende des geraden Abschnitts ist 80℃, Abluftdichte 1.0kg/m3, durchschnittliche Heißluftdichte ist 0.9075kg/m3
Das durchschnittliche Luftströmungsvolumen des Sprayturms: L=104569m3/h=29m3/s
Axiale durchschnittliche Geschwindigkeit des heißen Winds: u0 =0.46m/s, im Regelbereich.
⑹, Die Vernunft der Trocknerstärke die Größe des Trockenturms überprüfend:
Zylinderförmiges Abschnittvolumen: V1 =608.74m3
Spitzen Sie sich Abschnittvolumen zu: V2 =173.56m3
Gesamtvolumen: V=782.3m3
Trocknerstärkewert:
②Die folgenden Formeln für die Berechnung der trocknenden Intensität werden im Allgemeinen zur Verfügung gestellt:
E'= ((T1 +273) 3,4287)/((T2 +273) 3,34)
=3.39Kgwater/m3·h
水 /h>2550Kg W1 =V×E=782.3×3.39=2650Kg 水 /h
Entsprechend der Berechnung der Trocknerstärke, kann die Größe des Trockenturms die Bedingung des Trockners erfüllen.
①Durchschnittliche Klotztemperaturdifferenz im Trockenturm:
TM = ((t1 - θ1) - (t2 - θ2)) /ln ((t1 - θ1)/(t2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Auswahl des volumetrischen Wärmeübertragungskoeffizienten:
Der volumetrische Wärmeübertragungskoeffizient für zentrifugale Sprühtrocknung ist 30~50Kcal/m3·h·℃, sein Wert hängt umgekehrt mit der Teilchengröße des Produktes zusammen und hängt positiv mit der axialen Geschwindigkeit der Heißluft zusammen. Entsprechend Erfahrung sollten kleine Werte α=45Kcal/m3 genommen werden·h·℃.
③Die Quantität von Wärmeaustausch in einem trockenen Turm:
Quart-=α×tm×V
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
Von der Größenkontrollvolumenhitze kann der Trockenturm die Bedingungen des Trockners erfüllen.
5, Wärmequelleberechnung:
Die Hitze erfordert für das Trocknen von isQ=324.8×104Kcal/h, in Betracht der niedrigen Temperatur im Winter, wie Wärmequelle, sollte es eine Heizungszulage 10% geben, die Wärmeabgabe der Wärmequelle ist QR = 358×104Kcal/h.
(1) Erdgas als Wärmequelle nehmend
Wenn Heizwert des Erdgases 8500kcal/Nm3 ist, ist die Leistungsfähigkeit der direkten Verbrennungsart Verbrennungsofen für 90%, der Gasverbrauch:
M-燃气 =468Nm3/h.
6, Berechnung des Wirbelsturmstaubkollektors:
Auswahl des Primärwirbelsturmstaubkollektors:
EinlassLufttemperatur ist 80℃, Klimaanlagerate ist 94896.85m3/h, EinlassWindgeschwindigkeit ist 19m/s, ausgewählter Staubkollektor des Wirbelsturms 2×CLT-2000.
Die Auswahl des zweistufigen Wirbelsturms:
EinlassLufttemperatur ist 80℃, Klimaanlagerate ist 94896.85m3/h, EinlassWindgeschwindigkeit ist 19m/s, ausgewählter Staubkollektor des Wirbelsturms 2×CLT-2000
Der Schaumstaubentferner:
EinlassLufttemperatur ist 80℃, Klimaanlagerate ist 94896.85m3/hWith, das ein Durchmesser von 3,66 Metern Staubentferner sprühen
7, Berechnung des Rohres:
1, Einlass-Luftrohr,
Nehmen Sie Einlassluftgeschwindigkeit ist 18m/s, EinlassLufttemperatur ist 160℃, EinlassStückgutfracht ist 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M------ getΦ1550 Millimeter
2, Ausgangluftrohr
Nehmen Sie Ausgangluftgeschwindigkeit ist 16m/s, AusgangLufttemperatur ist 80℃, AusgangStückgutfracht ist 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M----- getΦ1450 Millimeter
8, Gerätparameterliste:
⑴, Innendurchmesser des Turms: Φ8900mm
⑵, Der Außendurchmesser des Turms: Φ9100mm
⑶, Quantität Luft erfordert: 94896.85kg/h
(4) Einlass-Lufttemperatur: 160℃, Ausgang-Lufttemperatur: 80℃.
⑸, Wasserverdampfung: 2550Kg/h.
(6), trockener PulverFeuchtigkeitsgehalt: 5%.
(7), trocknende Kalorien: 324.83Million kcal/Stunde.
(8), Wirbelsturm-Staubkollektor der ersten Phase: 2×CLT-2000, zweistufiger Wirbelsturmstaubkollektor: 2×CLT-2000,
Der Durchmesser des Spraystaubentferners: 3.66M
(9), Schlagmaschine: Modell: Energie 4-72-16B: Geschwindigkeit 55KW: 630R/min.
(10), Fan des verursachten Entwurfs: Modell: G4-73-12D Energie: Geschwindigkeit 160KW: 1450r/min
(11), Schneckenpumpe: Modell: Energie GF30-1: Druck 2.2kw: 0.6MPa
Abflussmenge: 3m ³ /h Geschwindigkeit: 940r/min
(12), Zerstäuber: Modell: R-XH3t Energie: Geschwindigkeit 22KW: 13000r/min.

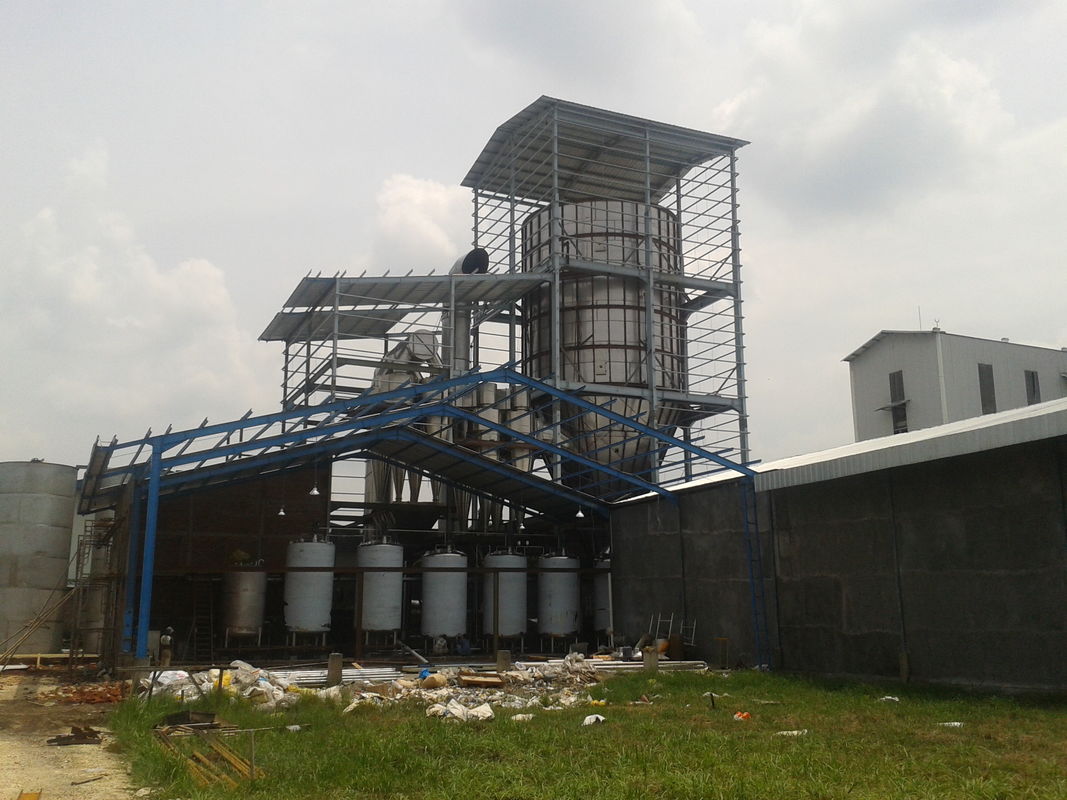

9, Ausrüstungs-Memorandum:
Dieser Entwurf basiert auf Benutzeranforderungen, die Entwurfspraxis der inländischen und fremden modernen Erfahrung und der Fabrik jahrelang. In diesem Entwurf in der strengen Übereinstimmung mit den Anforderungen von Benutzern und die Realisierung der Indikatoren sicherstellen. Der Entwurf basiert auf der Idee des fortgeschrittenen, zuverlässigen und passenden Preiszugeständnisrückstands.
Die Festflüssigkeit mit 10% Rauminhalt wird in die Turmspitze durch eine Schneckenpumpe gepumpt, und das Material wird in sogar und kleine Nebelgruppen unter der Zentrifugalkraft zerstreut, die durch die atomisierende Maschine produziert wird
Natürliche Luft durch Luftfilter nach erhitztem zu 160 Gr.- Cheißlufttrocknung, der Heißluftverteiler und der obere Teil des Nebels im Trockenturm nach Kontakt mit dem schnellen Abkühlen zu 100 Gr. C und dann heiße materielle Spiralen, bei Abnahme in der Lufttemperatur verringerte sich allmählich, während der materielle Wassergehalt sich allmählich verringerte, und erfüllt schließlich die Entwurfsbedingungen nach dem Staub, der Abgas, der draußen entladen wurde. Dieses System nimmt das Sprayvolumen pro Stunde für den zentrifugalen Hochgeschwindigkeitszerstäuber 3000kg an.
Trockenes fertiges Pulver wird unter dem Trockenturm und dem Wirbelsturmstaubkollektor entladen, und der Abgas wird entladen, draußen nachdem man entstaubt hat.
10, Eigenschaften jedes Systems der Ausrüstung:
| Serie | Name | Eigenschaft |
| 1 | Versorgungssystem |
1, Schneckenpumpe: Modell: GF30-1, Abflussmenge: 3m ³ /h, Druck: 0.6MPa. 2, das Förderleitungsventil nimmt 2/4" s-Rohrventil (wenn es den Pumpenausgang nicht zusammenbringen kann, die Pumpenausganggröße drücken) und seinen Kontakt mit dem Material unter Verwendung 304 an |
| 2 | Atomisierungssystem |
1, zentrifugaler Hochgeschwindigkeitszerstäuber ausgerüstet mit Energie: 22KW, Geschwindigkeit: 13000r/min, maximale flüssige Einspritzung: 3000kg/h. 2, ausgerüstet mit einer Ölpumpe, das Öl wird in den Behälter abgekühlt, und der Wasserbehälter wird von materiellem Q235 hergestellt. Die kupferne Komponente des Wasserspenders wird vom Kupfer gemacht 3, Durchmesser der atomisierenden Platte: Φ200mm, Material: 304 4, materieller Kontakt mit Edelstahl 304 und der Rest mit Kohlenstoffstahl 5, der Zerstäuber erlässt Frequenzumsetzungs-Geschwindigkeitsverordnung. |
| 3 | Heißwindsystem |
1, Schlagmaschine: Modell: 4-72-16B, Energie: 55KW, Geschwindigkeit: 630r/m, Schlagrate: 71971~100730m3/h, Druck: 1538~1218Pa 2, Fanauswahl von inländischen weithin bekannten Herstellern von Produkten, mit Luftventil |

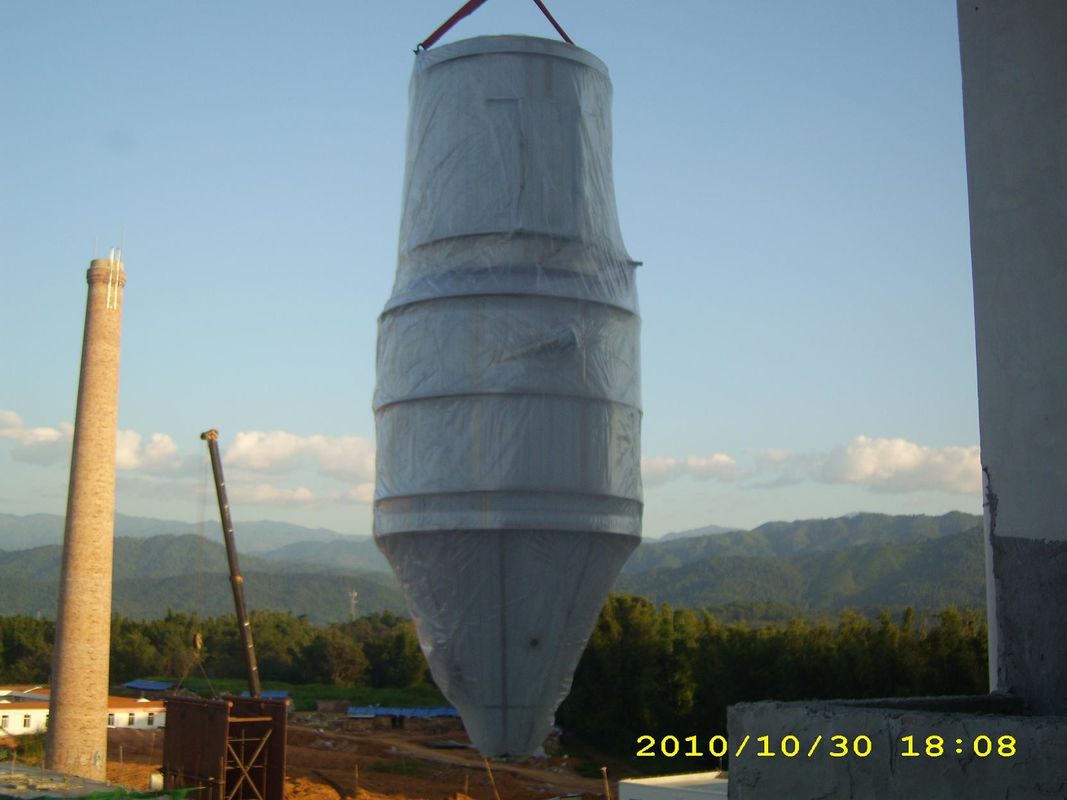

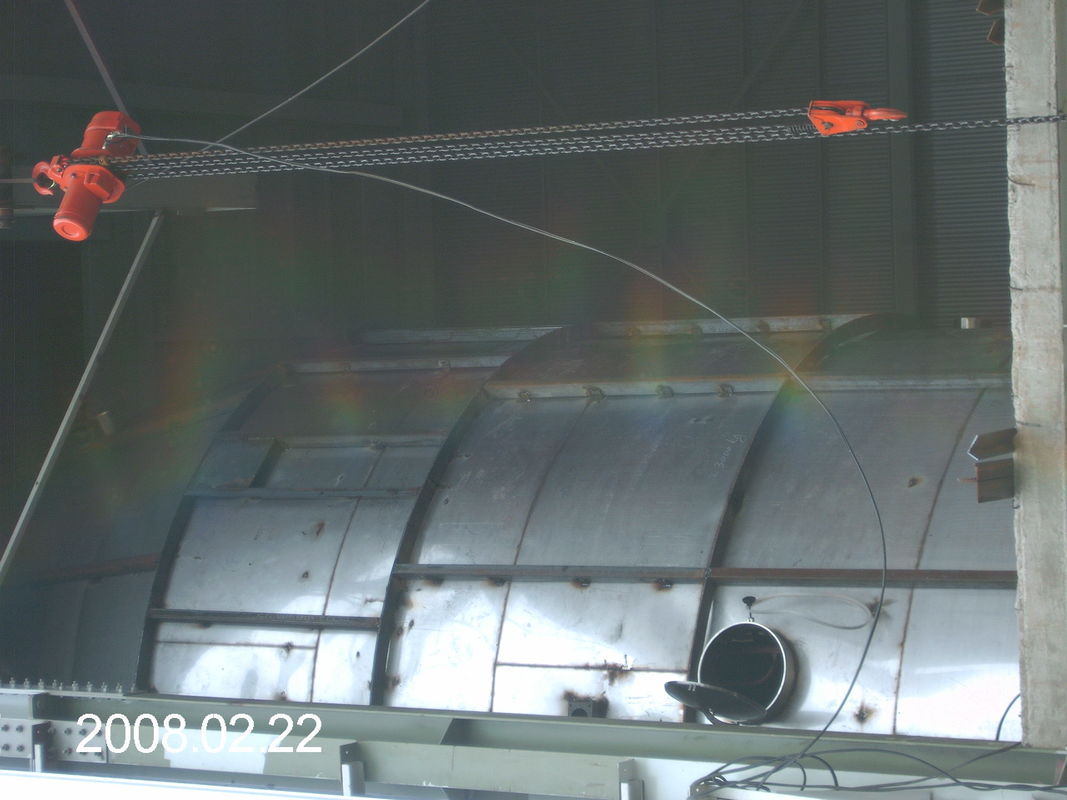

| 4 | Trockenturm |
1, Heißluftverteiler: unsere Firma für mehrfache Sätze Ausrüstung, der Effekt ist, annehmen δ=2~3mm, 304SS sehr gut 2, Trockenturm: Innendurchmesser des Trockenturms ist Unterdruck 8.9m.The kann 2000Pa widerstehen, wird nicht beschädigt im Falle der Fehler. Die innere Wand ist 3mm304 polierte Spiegelplatte, ArgonElektroschweißen. Der Turm wird in der Platte der Stärke 0.6mm Farb, in der mittleren Q235 Art Stahlskelett und in der Stärke der 100mm Steinwolleisolierung eingewickelt; Gerader Verjüngungskreuzungsflansch ohne. Stahlerzeugung 14, die restlichen Flansche werden von den Stahlplatten der Breite 100 Millimeter gemacht und Stärke von 12 Millimeter, Abstand ist nicht mehr, als 2,5 Meter, die vertikale Versteifung 50x100 vom Vierkantrohr, die Stärke von 3 Millimeter gemacht wird und die Überschreitung nicht von 1220 Millimeter sperrt. Trockene Dachstärke im Freien δ=3mm, karierte Platte des Kohlenstoffstahls. 3, der Turm hat den Fan mit 4 Türmen und Beobachtungsloch, einfach, den Aussichtsturm zu säubern. Die Verbindung des Turmkörpers und alle Rohrbogen werden durch BogenStoßverbinder entworfen, um den toten Winkel zu verringern. 4, normale laufende Temperatur: Der Heißluftverteiler in die Lufttemperatur ist 160℃, Innere des Turms ist Grenze der Betriebstemperatur 120℃.The ist Druck der Funktion 300℃.Tower: 100~-1500Pa, Grenzvakuumturm: - 2000Pa. 5, pneumatischer Hammer: Durch unseren Fabrikentwurf und Fertigung des Lufthammers, die Erschütterung des großen, niedrigen Luftverbrauchs. Der Benutzer bereitet den Luftkompressor selbst vor |
| 5 | Das empfangende System |
|
| 6 | Abgasanlage |
1, Fan des verursachten Entwurfs: Modell: G4-73-12D, Energie: 160KW, Geschwindigkeit: 1450r/min, Schlagrate: 83088~104600m3/h, Druck: 4366~3171Pa rüstete sich mit justierbarem Dämpfer, Produktion Q235, er einklammern ist installiert mit 4 Schockauflagen aus 2, Abluftauslaß: Materieller Kontakt mit 304 Edelstahl, Kohlenstoffstahl für Versteifungen. |
| 7 | Stromsystem |
1, der elektrische Schaltschrank wird vom Kohlenstoffstahl gemacht. 2, das Kontrollsystem nimmt Knopfkontaktgeber-Routinesteuerung an. Hauptparameter wie Einlasstemperatur, Hauptturmtemperatur, Ausgangstemperatur durch die Anzeigenanpassung des digitalen Thermometers, ausgerüstet mit Unterdruckturmanweisungen, EinlassLuftdruck, Unterdrucksteuerung, klare Anweisungen, die Operation, die Bequemlichkeit von Benutzern. Die elektrischen Steuerhauptsächlichkomponenten unter Verwendung elektrischer Komponenten CHINT, ein wichtiges Element ist angenommene importierte Produkte der hohen Qualität, der Zuverlässigkeit der elektrischen Sicherheit effektiv zu garantieren. 3, die Einlasstemperatur durch die intelligente Steuerung des digitalen Thermometers, Anzeige, Warnung, stellen konstante Temperatur des Einlasses sicher. |
