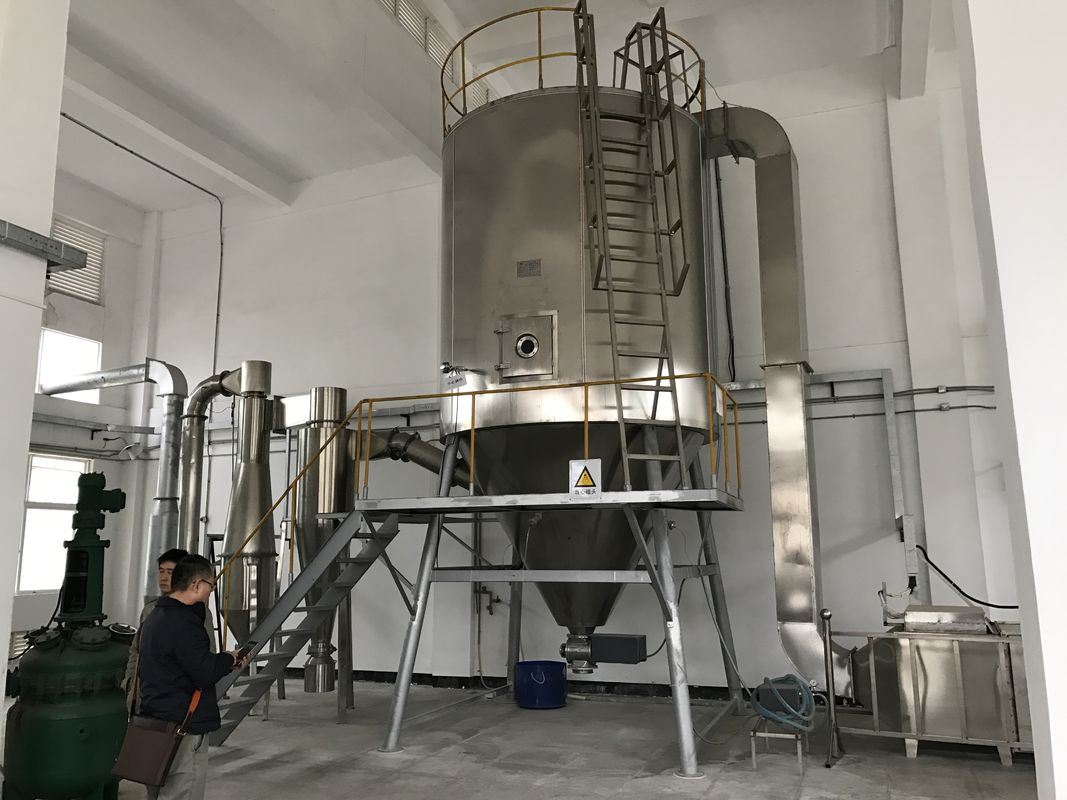

LPG verflüssigte Masche des Industrie-zentrifugale Sprühtrockner-120

LPG-500 Art Edelstahl-Nahrungsmittelpulver-Sprühtrockner-Preis

Ⅰ, Ausrüstungsentwurfszustand:

1, flüssige Zustand der Zufuhr

Name des Materials: Flüssigkeit

Rauminhalt: 25%

Abschließende Feuchtigkeit: 5%

EinlassLufttemperatur: 200--210℃ (EinlassLufttemperatur ist 210℃)

AusgangLufttemperatur: ~90℃

Wasserverdampfung: 500 kg/h

Viskosität: nein

Anteil der Flüssigkeit: ~1,1 g/cm3

Wärmequelle: Gaswinderhitzer

Flüssige Temperatur: 20℃

2, Trockenstoffzustand:

Trockene Korngröße: Masche ~120

Trockenmasseansammlungsanteil: ~0,8 g/cm3

Hygroskopizität: nein

Materielle Temperatur des Ausgangs: 40~50℃

3, Prozessbedingungen

Atomisierungsmodus: Trommel der Zentrifuge

Treten Sie mit Modus zwischen Tröpfchen und Heißluft in Verbindung: Parallelbetrieb

Wärmequellen und Heizmethoden: Gaswinderhitzer

EinlassLufttemperatur: 210℃

AusgangLufttemperatur: ~90℃

Pulversammlungsmodus: Zweistufiger Wirbelsturmbeschleuniger

SystemMaterialbedarf: Das Kontaktteil und außerhalb des Mainframes sind SS304 und bleiben sind Q235.

4, meteorologische Zustände des Entwurfs

Atmosphärendruck: Standardatmosphärendruck

Umgebende Temperatur: 20℃

Relative Luftfeuchtigkeit: 60%

LuftFeuchtigkeitsgehalt: 0,012 kg/kg

5, Arbeiten (Summe)

5,1 elektrische Quelle

Stromversorgung: 380V, 3phase, 50HZ

Energie: treibende Kraft 267 Kilowatt

6. Hauptparameter der Ausrüstung:

(1) innerer Durchmesser des Turms: Φ5800 Millimeter

(2) Turmaußendurchmesser: Φ5960 Millimeter

(3) Luftvolumen: 15000 kg/h

(4) EinlassLufttemperatur: 210℃

AusgangLufttemperatur: ~90℃

(5) Trockenstoffertrag: ~200 kg/h

Wasserverdampfung: 500 kg/h

(6) Wassergehalt des trockenen Pulvers: 4%

(7) Gaswinderhitzer: 800000 kcal/h

(8) Wirbelsturmentstaubungsanlage 1: 2-- XXF/Φ1100

Wirbelsturmentstaubungsanlage 2: 2-- XXF/Φ1000

(9) Schlagmaschine: Modell: Energie 4-72-5A: Geschwindigkeit 15KW: 2900 U/min

(10) Fan des verursachten Entwurfs: Modell: Energie 9-26-10D: Geschwindigkeit 55KW: 1450 U/min

(11) Schneckenpumpe: Modell: Energie GF40-1: Druck 4KW: 0,6 Mpa

Abflussmenge: 8 Geschwindigkeit m³ /h: 700 U/min

(12) Zerstäuber: Modell: Energie XH-500: 11KW

Geschwindigkeit: 12000~15000 U/min

Ⅲ, Systemdefinition

Anfangsauswahl: Einheit des Sprühtrockners LPG-500

Heizsystem: Gaswinderhitzer

Pulvergefangennahmensystem: Zweistufiger Zyklonenscheider

Dielektrisches Zirkulationssystem: Offener Zyklus des Entwurfsfans

Luftfiltrationssystem: Anfangsluftfilter

Versorgungssystem: Justierbare automatische Fütterung der Schneckenpumpe

Kontrollsystem: Zentralisierte Steuerung des Schaltschrankes

Ⅳ, Schematisches Diagramm des technologischen Prozesses (mit Zeichnungen)

Ⅴ, Technische Parameterleiste der Ausrüstung

Ⅵ, Leistungsbeschreibung von Ausrüstung Mechanismus

System 1.Feeder

Schneckenpumpe verwendet Frequenzumsetzungs-Geschwindigkeitsregelung, steuert effektiv das Zufuhrvolumen und die Lufttemperaturverriegelung.

2. Dielektrisches Zirkulationssystem

Es besteht Gebläse, Veranlasser, LuftDrosselventil, aus Luftrohr, ETC….

Das Luftvolumen-, Druck- und Windgeschwindigkeitszusammenbringen des Systems ist der Schlüssel, entsprechend der Erfahrung vieler Jahre, es ist jetzt reif.

3. Lufterhitzungs-Reinigungssystem

Es besteht Primärluftfilter, Luftfilter der hohen Leistungsfähigkeit, Fan, aus etc.

Die Wärmequelle ist Gasherd

4. Trockenturmsystem

Durch das Trocknen des Hauptturms, des Heißluftverteilers, des Zerstäubers, des Beobachtungseinsteigelochs, der Turmbeleuchtung, des pneumatischen Hammers, des etc.

Dieses System ist das Kernsystem.

(1) kombiniert mit experimenteller Erfahrung, werden wir in den Entwurf des Hauptturms miteinbezogen:

1, der Sprayabstand des Zerstäubers wird ausschließlich berechnet, und der Durchmesser des Hauptturms wird angemessen vergrößert, um das Material am Festhalten an der Wand während des Vortrocknungsprozesses zu verhindern.

2, ein angemessenes Verhältnis der Höhe zum Durchmesser des geraden Zylinders des Hauptturms ist entworfen, um die genügende Verweilzeit des Materials und den Effekt der Sprühtrocknung sicherzustellen.

3, der Kegelwinkel des Kegels des Turms wird auf ° 55 justiert, und der glatte Fluss des Materials im Kegel wird völlig. betrachtet.

(2) nimmt der Zerstäuber Frequenzumsetzer an, um die Geschwindigkeit des Zerstäubers zu justieren, um den besten Atomisierungseffekt zu erzielen. Indem sie die Zerstäuberbasis senken und den Abstand zwischen dem Zerstäuberbehälter und der Turmspitze erhöhen, können die atomisierenden flüssigen Tröpfchen nicht zur Spitze unter dem Spinnen des Winds zurückgehen, damit den Normalbetrieb des Systems sicherzustellen. Mit Hochgeschwindigkeitsmotorantrieb beschleunigt die Spindel bis 15000 | 16000R.P.M, durch das Getriebe, die Zerstäuberlinie zu 130m/min beschleunigen lassend und stellen Atomisierungseffekt sicher. Mit dem digitalen automatischen Entdeckungsgerät für Öldruck, wird die Hauptwelle mit wassergekühltem Ölkühlungsgerät ausgerüstet, um zu garantieren, dass die Spindel nicht durch hohe Temperatur beeinflußt wird. Entsprechend den Anforderungen von Endprodukten, können die Öffnung, das quadratische Loch oder das Rautenloch für die Lochform des Zerstäubers benutzt werden.

(3) können pneumatische Hämmer, die neue Produkte der japanischen Auffrischungstechnologie annehmen, den Effekt der Erschütterung sicherstellen, die Geräusche des Klopfens von Produkten zu verringern, und machen die Verteilung angemessen.

(4) Entwurf der multi- Satz von Beleuchtungsgeräten im Turm und in den drei Beobachtungs- und Reinigungstüren, Einsteigeloch

(5) nimmt das Windkraftanlageoberteil des Hauptturms eine beschleunigende Struktur, damit die Heißluft das Material in den Turm effektiv drücken kann, und die geordneten Turbulenzabnahmen an. Und der Heißluftverteiler kombiniert auch die Eigenschaften und die Anforderungen der Technologie, und der Luftführermechanismus auf beiden Seiten vom Verteiler kann erzielt werden, und der Winkel kann jederzeit justiert werden, um den tangentialen Winkel des Heißlufteinlasses zu steuern.

5. Kanalisation

Das Aufladungssystem der Sprühtrocknungseinheit wird aus einem Zyklonenscheider verfasst. Der Wirbelsturm wird durch einen hohen zweistufigen Wirbelsturm der Leistungsfähigkeit und der hohen Leistungsfähigkeit gesammelt, und das Pulver, das Rate sammelt, kann 99% erreichen.

6. Andere Hilfshydraulikanlagen

Alle werden von weithin bekannten Herstellern, zuverlässige Leistung geliefert; der Teil der Rohrleitung betrachtete einen bestimmten Winkelentwurf, den Gebrauch des gepressten glatten Edelstahlrohres, materielle Schließung, die Verstopfung und lokalen Widerstand zu vermeiden, das materielle Transportphänomen zu beeinflussen.

System 7.Control

Zentralisierte Steuerung des Schaltschrankes, alle elektrischen Komponenten sind weithin bekannte Marken in China.
